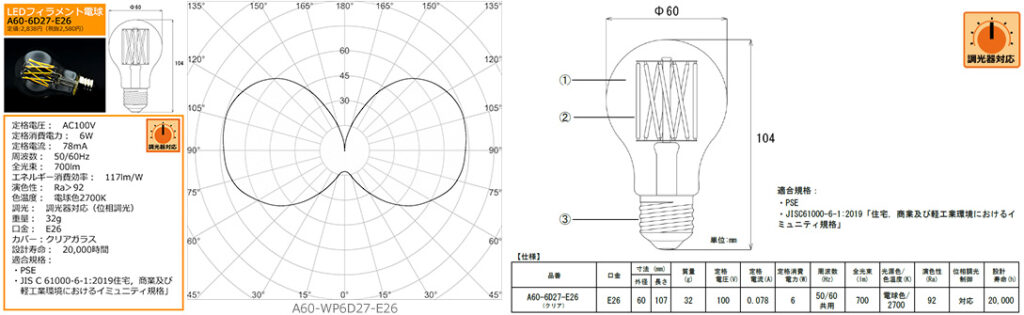

設計事務所や建築業者様向けCAD,IESデータ
姿図（dxf）、仕様図（pdf）、小組画像（jpg）、IES照度計算用配光データ等、照明設計に必要なデータがダウンロードできます。
※配光データは順次アップいたします。
【ご利用上の注意】
本データは、弊社製品の採用をご検討いただいている設計者様向けの支援ツールです。弊社の許可なく、本データを他社製品の図面として流用することや、競合他社による情報収集目的でのダウンロードは固く禁じます。
- 本データの著作権は株式会社エコトレーディングネットワークに帰属します。
- 複製・二次配布、および他社類似製品への転用は固くお断りいたします。
- 仕様は予告なく変更される場合があります。常に最新のデータをご確認ください。
データに関するお問い合わせは『お問い合わせフォーム』からお願いいたします。
LEDフィラメント電球プレミアム【イミュニティ】
イミュニティの特長
〇高演色Ra>92：自然でクリアな発色。
〇フリッカーフリー：ちらつきがない、目に優しい、疲れない光。視覚過敏の方々に最適。
〇調光対応：0～100%のなめらかな調光。ホテル、結婚式場、レストラン、公共施設などで多数実績あり。
〇JIS C61000-6-1「住宅，商業及び軽工業環境におけるイミュニティ規格」適合：
雷サージや開閉サージに対するサージ耐性能力の向上。
近年増加傾向の局地的雷雨による雷サージリスクに対応しました。

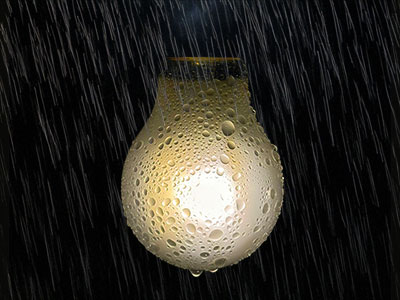

〇JIS C 0920:2003「電気機械器具の外郭による保護等級（IPコード）」 IPX5適合：
防雨仕様製品は、屋内だけでなく屋外でも使用可能（防雨仕様製品の取扱い説明書で必ず内容確認のこと）

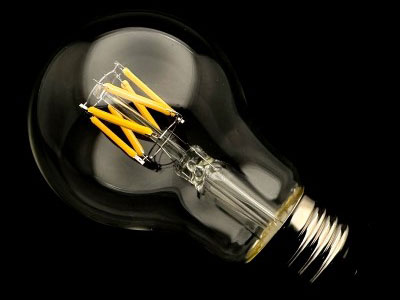

A60一般電球タイプ
4W

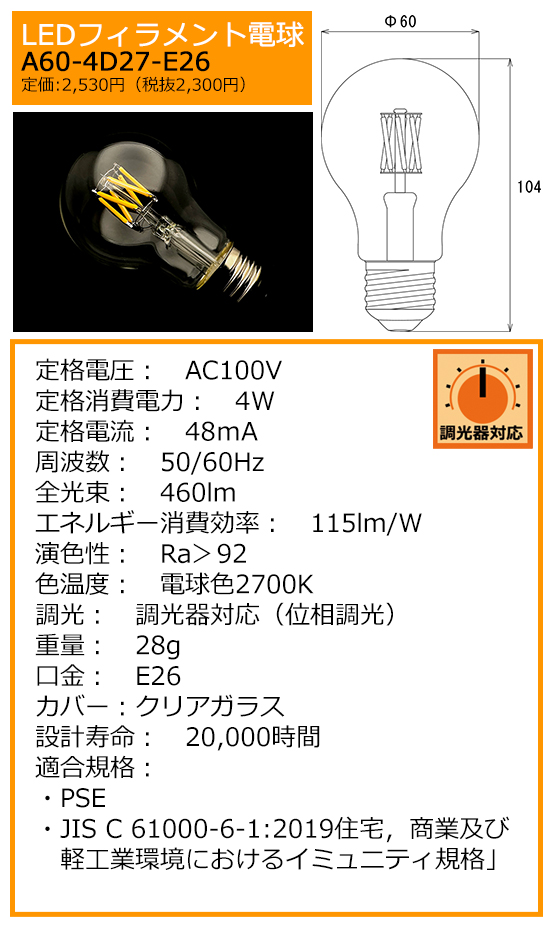

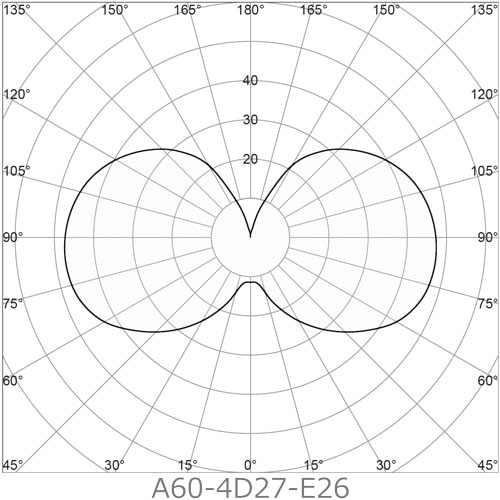

A60-4D27-E26
クリア
詳細仕様
【定格電圧 】100V
【定格消費電力】4W
【定格電流】48mA
【定格周波数】50/60Hz
【全光束】460lm
【色温度】電球色/2700K
【演色性】Ra >92
【調光】〇
【配光角】340°
【口金】E26
【サイズ】W60mm*H107mm
【設計寿命】20,000時間
【適合規格】
・PSE
・JIS C 61000-6-1:2019「住宅，商業及び
軽工業環境におけるイミュニティ規格」

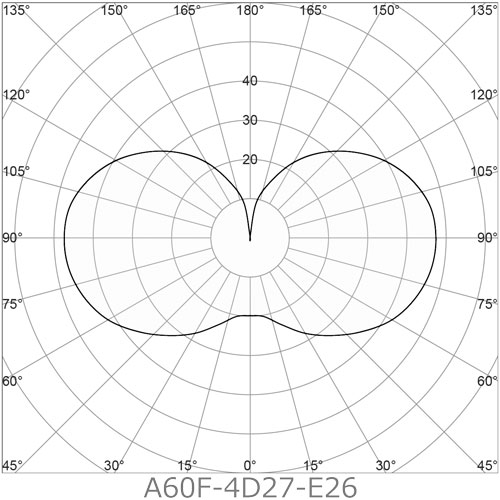

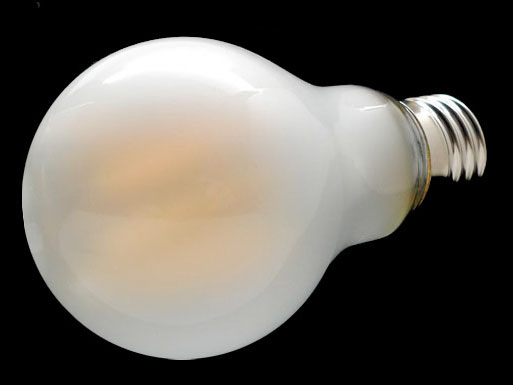

A60F-4D27-E26
フロスト
詳細仕様
【定格電圧 】100V
【定格消費電力】4W
【定格電流】48mA
【定格周波数】50/60Hz
【全光束】460lm
【色温度】電球色/2700K
【演色性】Ra >92
【調光】〇
【配光角】340°
【口金】E26
【サイズ】W60mm*H107mm
【設計寿命】20,000時間
【適合規格】
・PSE
・JIS C 61000-6-1:2019「住宅，商業及び
軽工業環境におけるイミュニティ規格」

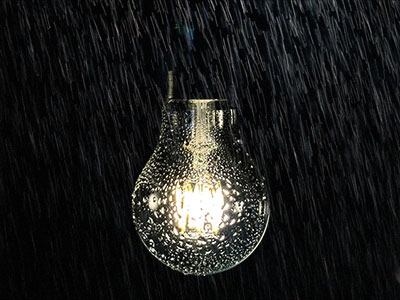

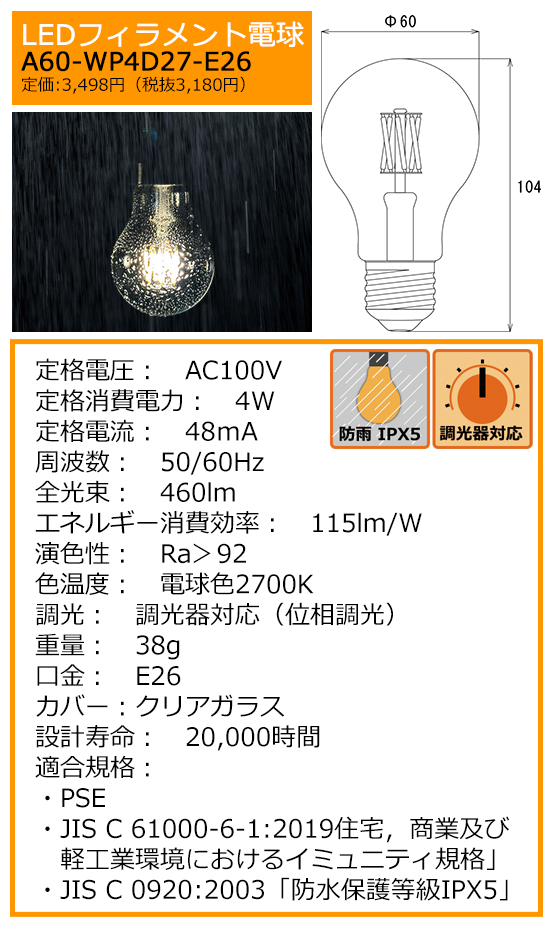

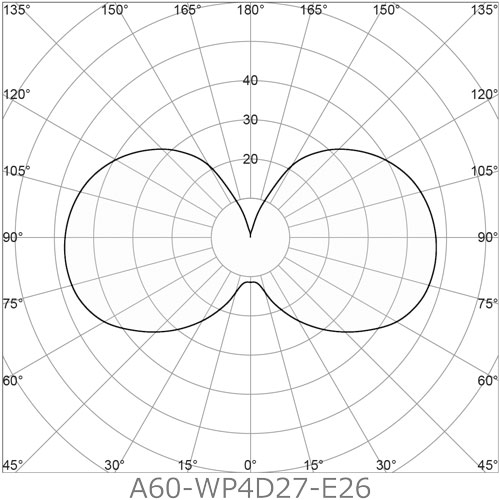

A60-WP4D27-E26
クリア／防雨仕様
詳細仕様
【定格電圧 】100V
【定格消費電力】4W
【定格電流】48mA
【定格周波数】50/60Hz
【全光束】460lm
【色温度】電球色/2700K
【演色性】Ra >92
【調光】〇
【配光角】340°
【口金】E26
【サイズ】W60mm*H107mm
【設計寿命】20,000時間
【適合規格】
・PSE
・JIS C 61000-6-1:2019「住宅，商業及び
軽工業環境におけるイミュニティ規格」
・JIS C 0920:2003「防水保護等級IPX5」

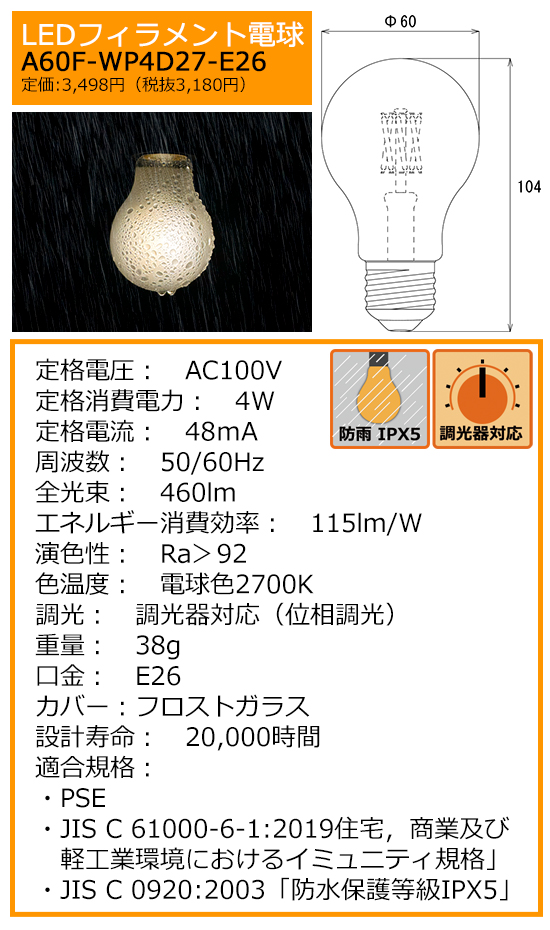

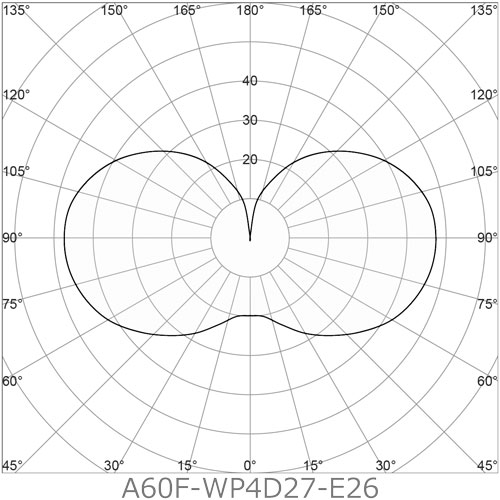

A60F-WP4D27-E26
フロスト／防雨仕様
詳細仕様
【定格電圧 】100V
【定格消費電力】4W
【定格電流】48mA
【定格周波数】50/60Hz
【全光束】460lm
【色温度】電球色/2700K
【演色性】Ra >92
【調光】〇
【配光角】340°
【口金】E26
【サイズ】W60mm*H107mm
【設計寿命】20,000時間
【適合規格】
・PSE
・JIS C 61000-6-1:2019「住宅，商業及び
軽工業環境におけるイミュニティ規格」
・JIS C 0920:2003「防水保護等級IPX5」
6W

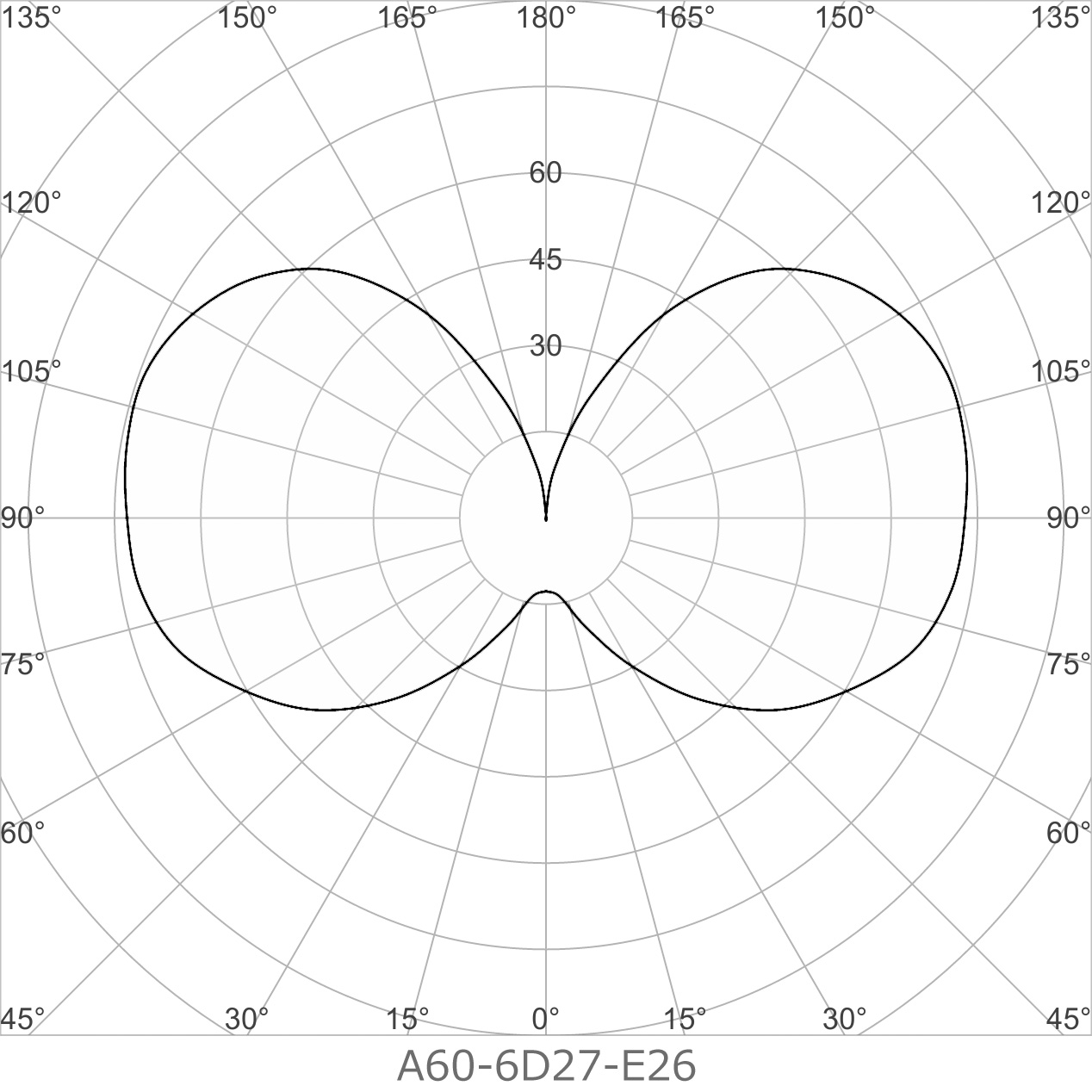

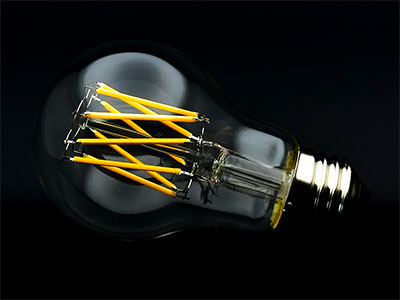

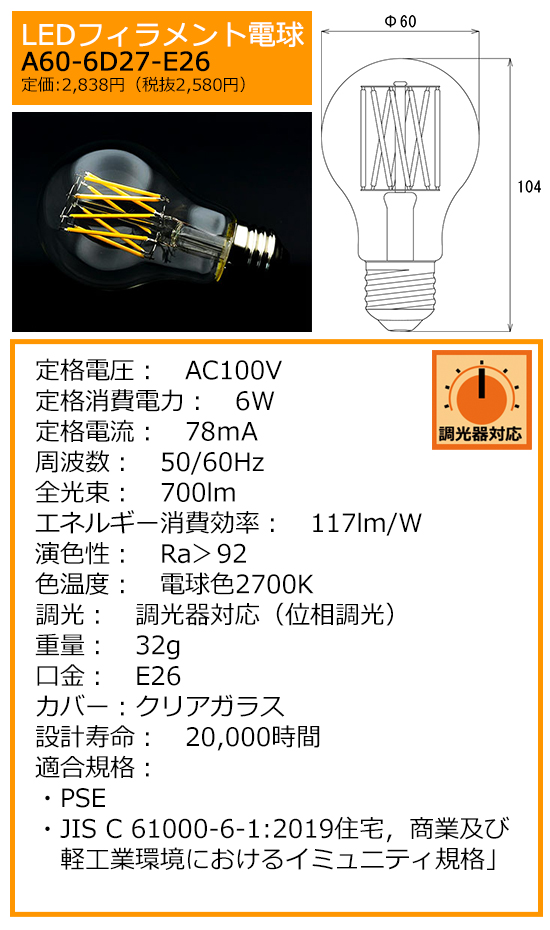

A60-6D27-E26
クリア
詳細仕様
【定格電圧 】100V
【定格消費電力】6W
【定格電流】78mA
【定格周波数】50/60Hz
【全光束】700lm
【色温度】電球色/2700K
【演色性】Ra >92
【調光】〇
【配光角】340°
【口金】E26
【サイズ】W60mm*H107mm
【設計寿命】20,000時間
【適合規格】
・PSE
・JIS C 61000-6-1:2019「住宅，商業及び
軽工業環境におけるイミュニティ規格」

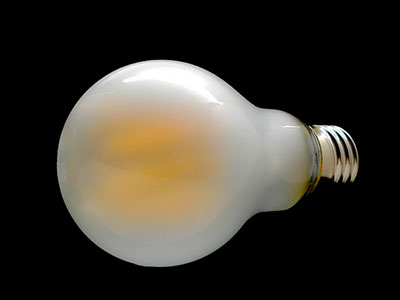

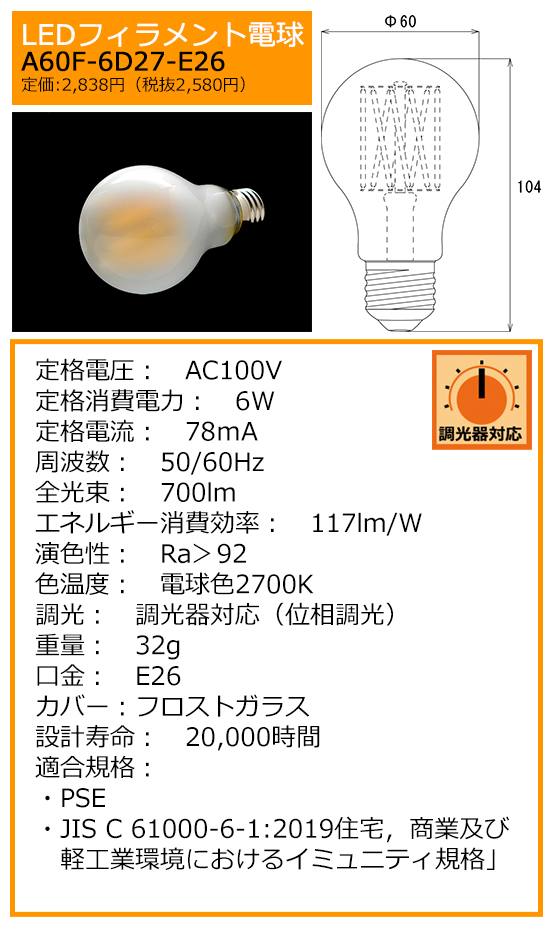

A60F-6D27-E26
フロスト
詳細仕様
【定格電圧 】100V
【定格消費電力】6W
【定格電流】780mA
【定格周波数】50/60Hz
【全光束】700lm
【色温度】電球色/2700K
【演色性】Ra >92
【調光】〇
【配光角】340°
【口金】E26
【サイズ】W60mm*H107mm
【設計寿命】20,000時間
【適合規格】
・PSE
・JIS C 61000-6-1:2019「住宅，商業及び
軽工業環境におけるイミュニティ規格」

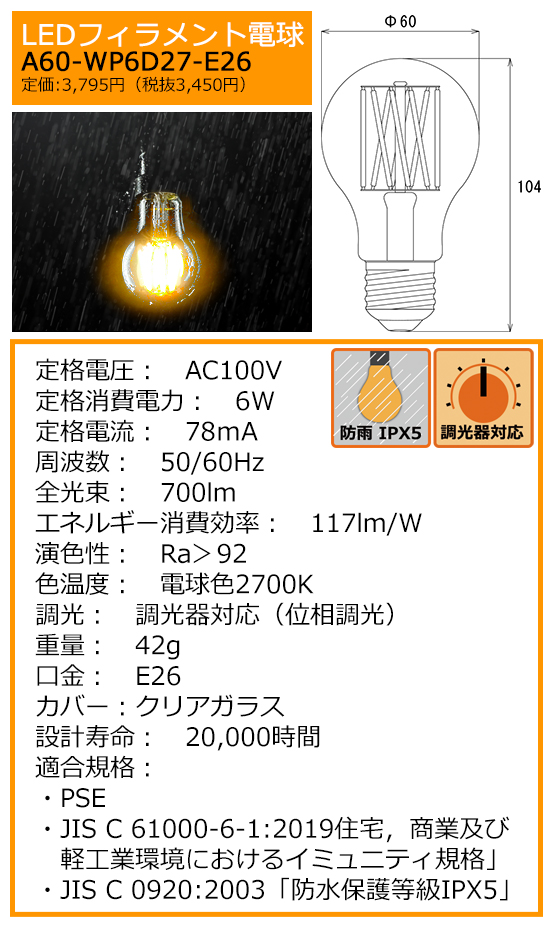

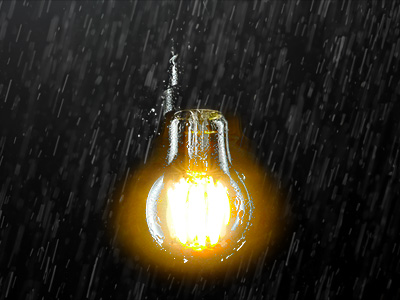

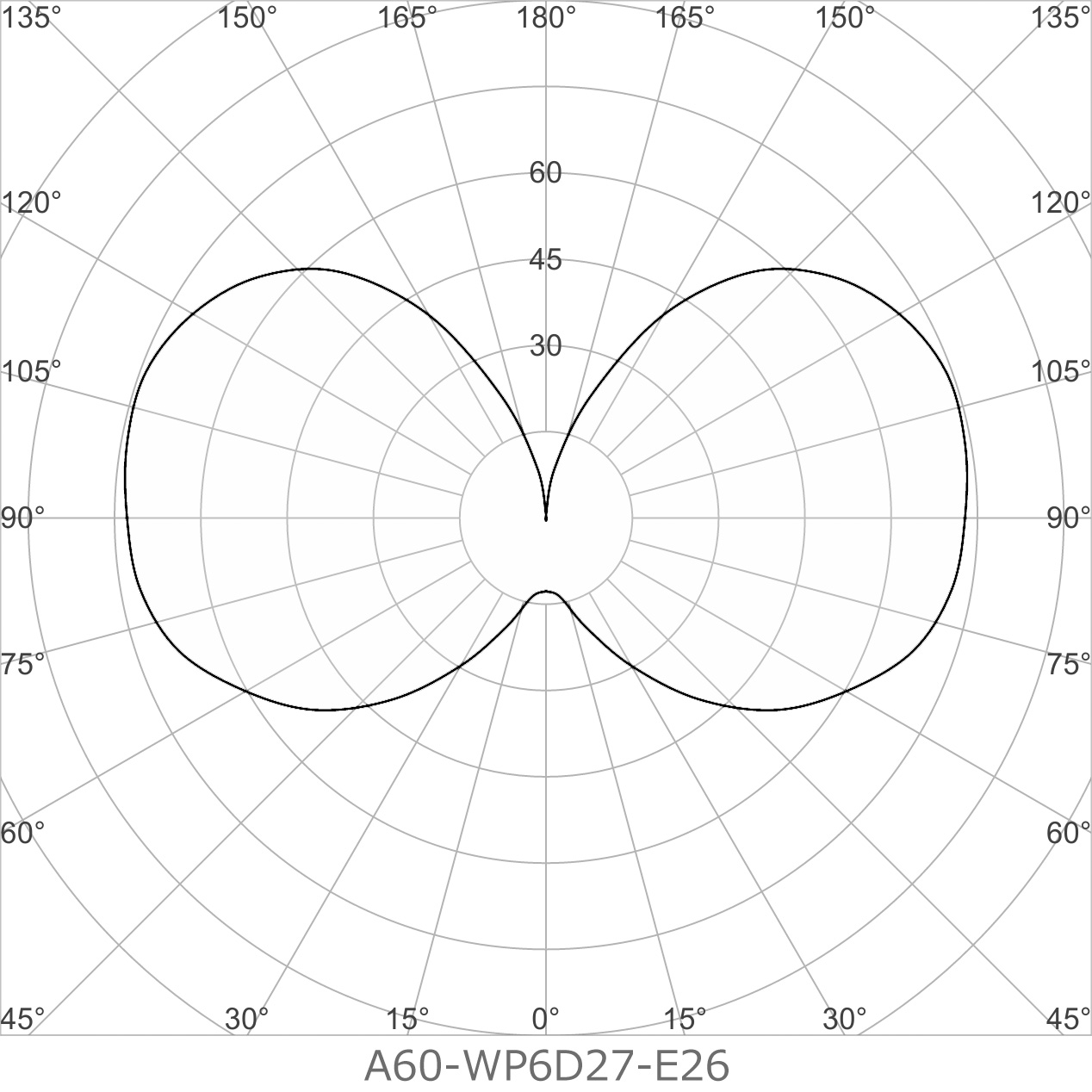

A60-WP6D27-E26
クリア／防雨仕様
詳細仕様
【定格電圧 】100V
【定格消費電力】6W
【定格電流】78mA
【定格周波数】50/60Hz
【全光束】700lm
【色温度】電球色/2700K
【演色性】Ra >92
【調光】〇
【配光角】340°
【口金】E26
【サイズ】W60mm*H107mm
【設計寿命】20,000時間
【適合規格】
・PSE
・JIS C 61000-6-1:2019「住宅，商業及び
軽工業環境におけるイミュニティ規格」
・JIS C 0920:2003「防水保護等級IPX5」

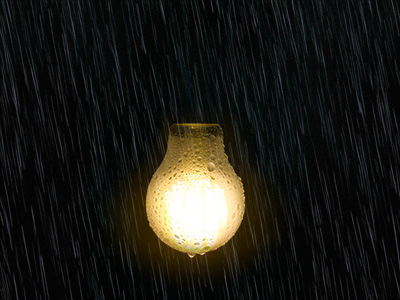

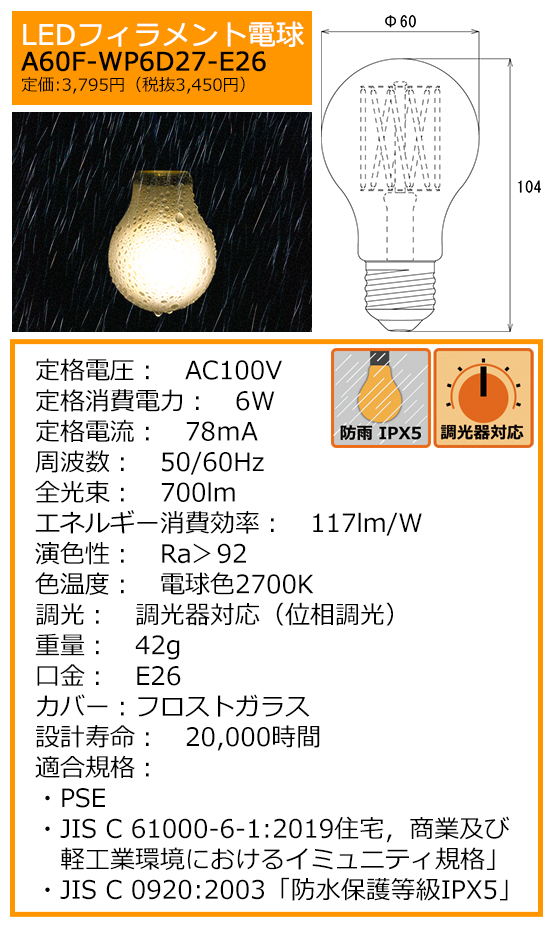

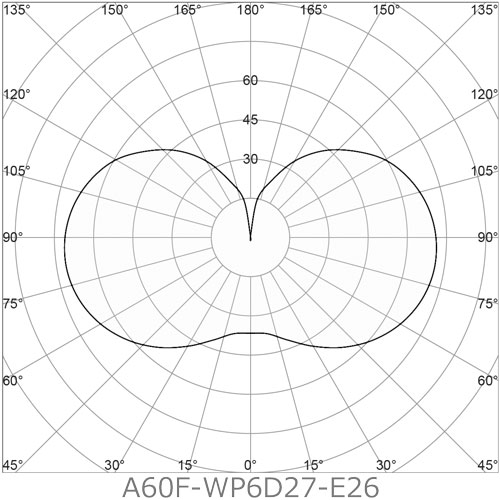

A60F-WP6D27-E26
クリア／防雨仕様
詳細仕様
【定格電圧 】100V
【定格消費電力】6W
【定格電流】78mA
【定格周波数】50/60Hz
【全光束】700lm
【色温度】電球色/2700K
【演色性】Ra >92
【調光】〇
【配光角】340°
【口金】E26
【サイズ】W60mm*H107mm
【設計寿命】20,000時間
【適合規格】
・PSE
・JIS C 61000-6-1:2019「住宅，商業及び
軽工業環境におけるイミュニティ規格」
・JIS C 0920:2003「防水保護等級IPX5」
※型番にWP有り無し製品は電気的、光学的仕様は同一のため配光曲線は共通としています。

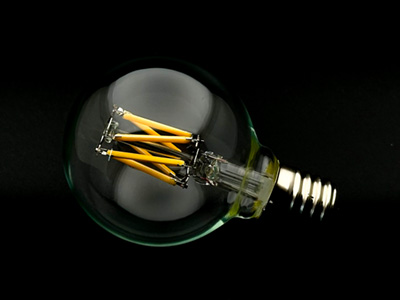

G50ボール球タイプ

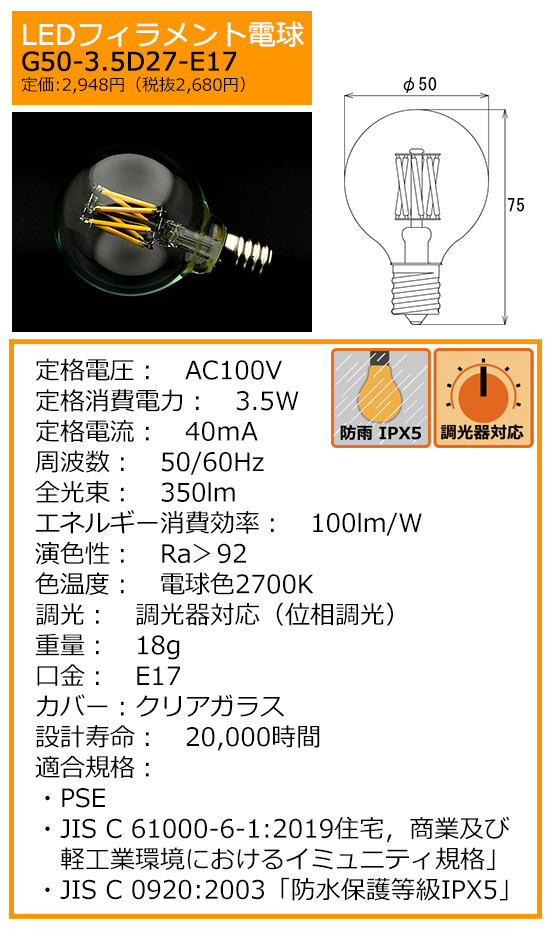

G50-3.5D27-E17
口金E17
詳細仕様
【定格電圧 】100V
【定格消費電力】3.5W
【定格電流】40mA
【定格周波数】50/60Hz
【全光束】350lm
【色温度】電球色/2700K
【演色性】Ra >92
【調光】〇
【配光角】340°
【口金】E17
【サイズ】W50mm*H75mm
【設計寿命】20,000時間
【適合規格】
・PSE
・JIS C 61000-6-1:2019「住宅，商業及び
軽工業環境におけるイミュニティ規格」
・JIS C 0920:2003「防水保護等級IPX5」

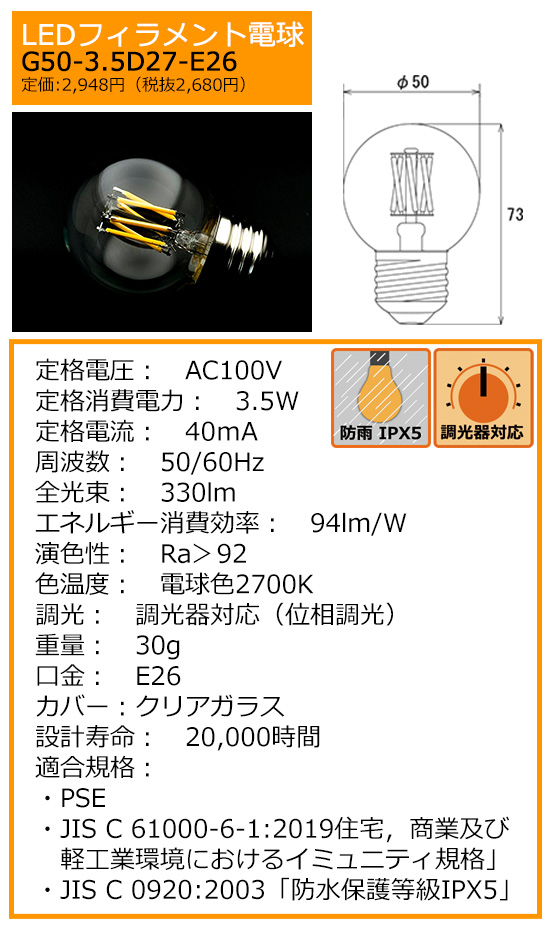

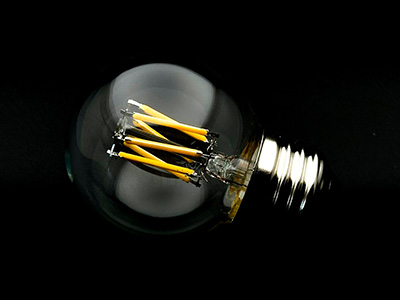

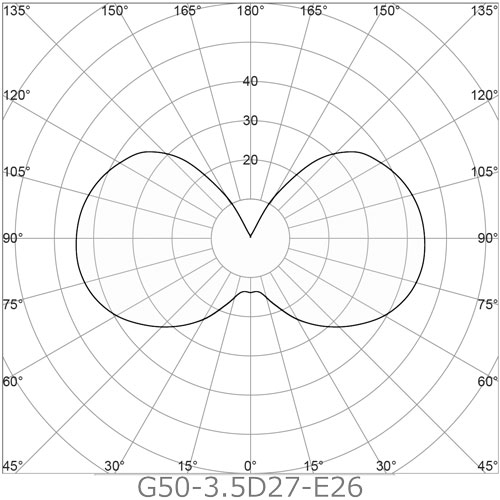

G50-3.5D27-E26
屋内外兼用品
詳細仕様
【定格電圧 】100V
【定格消費電力】3.5W
【定格電流】40mA
【定格周波数】50/60Hz
【全光束】330lm
【色温度】電球色/2700K
【演色性】Ra >92
【調光】〇
【配光角】340°
【口金】E26
【サイズ】W60mm*H73mm
【設計寿命】20,000時間
【適合規格】
・PSE
・JIS C 61000-6-1:2019「住宅，商業及び
軽工業環境におけるイミュニティ規格」
・JIS C 0920:2003「防水保護等級IPX5」
C35シャンデリア球タイプ
電球色/2700K

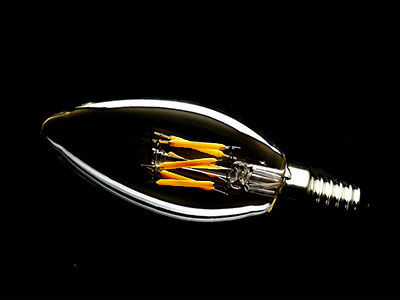

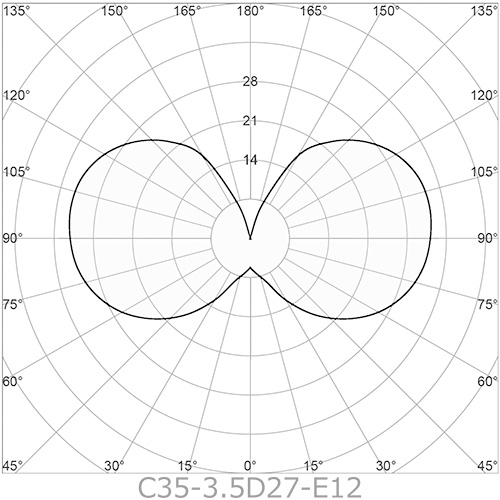

C35-3.5D27-E12
詳細仕様
【定格電圧 】100V
【定格消費電力】3.5W
【定格電流】40mA
【定格周波数】50/60Hz
【全光束】350lm
【色温度】電球色/2700K
【演色性】Ra >92
【調光】〇
【配光角】340°
【口金】E12
【サイズ】W35mm*H98mm
【設計寿命】20,000時間
【適合規格】
・PSE
・JIS C 61000-6-1:2019「住宅，商業及び
軽工業環境におけるイミュニティ規格」

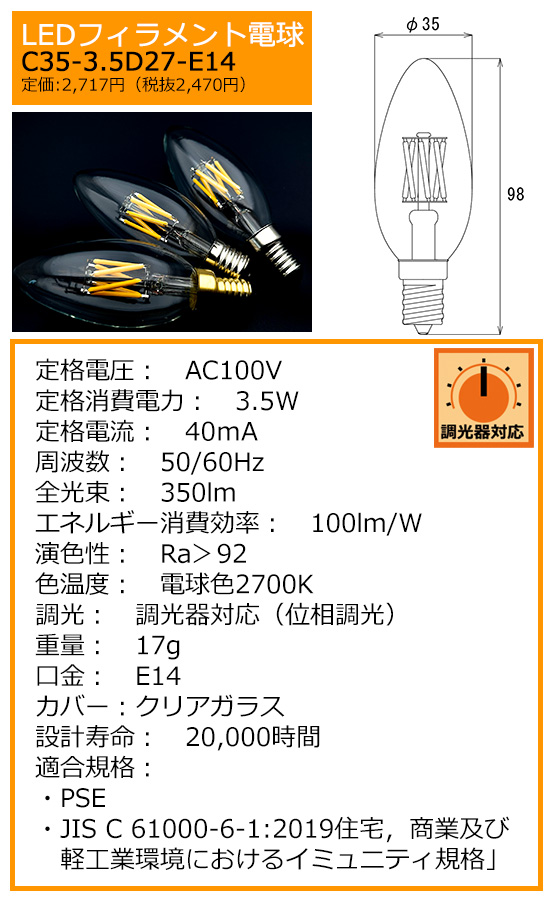

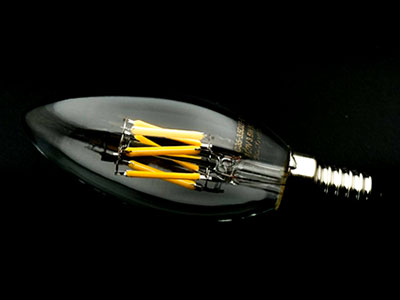

C35-3.5D27-E14
詳細仕様
【定格電圧 】100V
【定格消費電力】3.5W
【定格電流】40mA
【定格周波数】50/60Hz
【全光束】350lm
【色温度】電球色/2700K
【演色性】Ra >92
【調光】〇
【配光角】340°
【口金】E14
【サイズ】W35mm*H98mm
【設計寿命】20,000時間
【適合規格】
・PSE
・JIS C 61000-6-1:2019「住宅，商業及び
軽工業環境におけるイミュニティ規格」

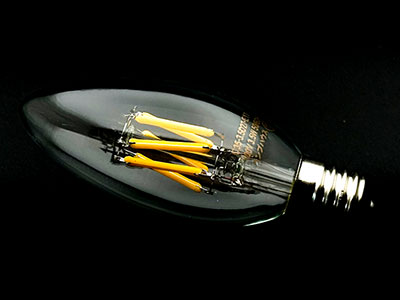

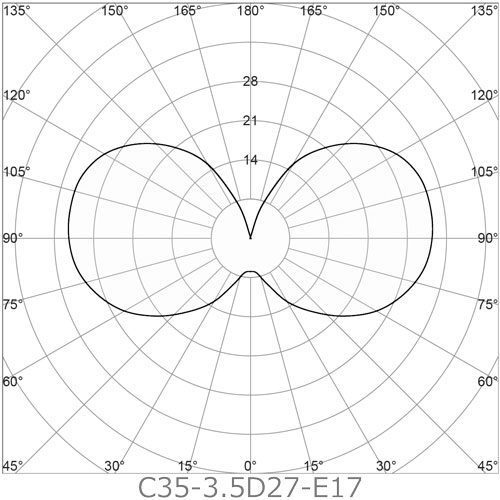

C35-3.5D27-E17
詳細仕様
【定格電圧 】100V
【定格消費電力】3.5W
【定格電流】40mA
【定格周波数】50/60Hz
【全光束】350lm
【色温度】電球色/2700K
【演色性】Ra >92
【調光】〇
【配光角】340°
【口金】E17
【サイズ】W35mm*H92mm
【設計寿命】20,000時間
【適合規格】
・PSE
・JIS C 61000-6-1:2019「住宅，商業及び
軽工業環境におけるイミュニティ規格」
電球色アンバー/2200K

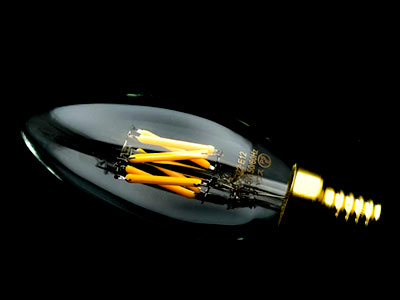

C35-3.5D22-E12
詳細仕様
【定格電圧 】100V
【定格消費電力】3.5W
【定格電流】40mA
【定格周波数】50/60Hz
【全光束】280lm
【色温度】電球色アンバー/2200K
【演色性】Ra >92
【調光】〇
【配光角】340°
【口金】E12
【サイズ】W35mm*H98mm
【設計寿命】20,000時間
【適合規格】
・PSE
・JIS C 61000-6-1:2019「住宅，商業及び
軽工業環境におけるイミュニティ規格」

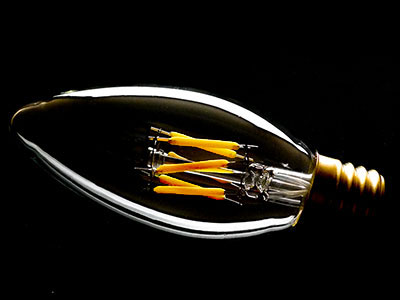

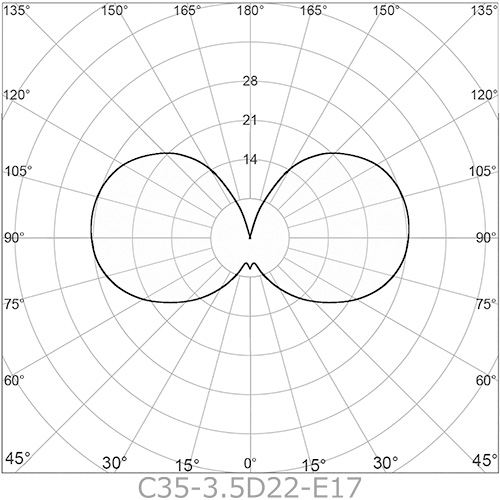

C35-3.5D22-E17
詳細仕様
【定格電圧 】100V
【定格消費電力】3.5W
【定格電流】40mA
【定格周波数】50/60Hz
【全光束】280lm
【色温度】電球色アンバー/2200K
【演色性】Ra >92
【調光】〇
【配光角】340°
【口金】E17
【サイズ】W35mm*H92mm
【設計寿命】20,000時間
【適合規格】
・PSE
・JIS C 61000-6-1:2019「住宅，商業及び
軽工業環境におけるイミュニティ規格」
PS35ミニクリプトン球タイプ

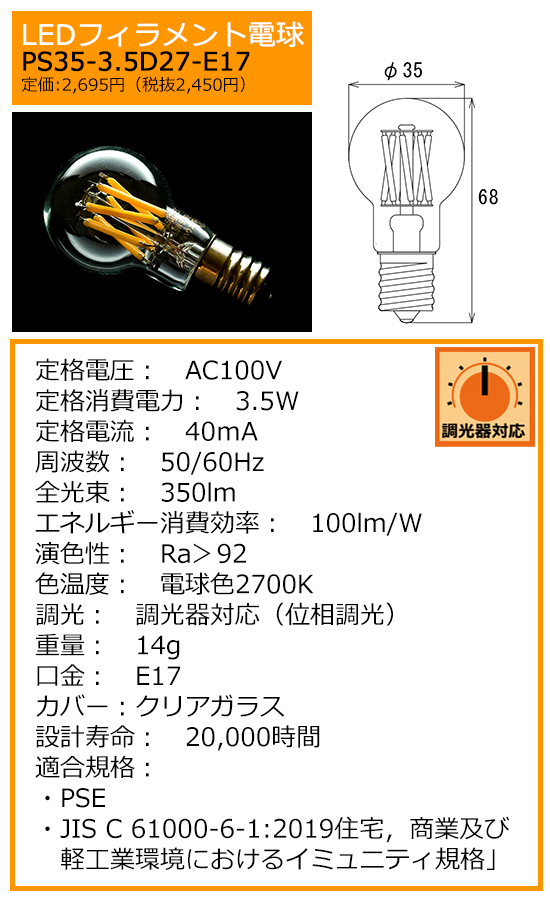

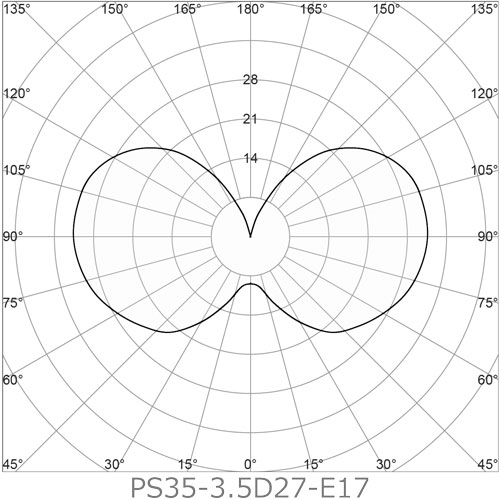

PS35-3.5D27-E17
クリア
詳細仕様
【定格電圧 】100V
【定格消費電力】3.5W
【定格電流】40mA
【定格周波数】50/60Hz
【全光束】350lm
【色温度】電球色/2700K
【演色性】Ra >92
【調光】〇
【配光角】340°
【口金】E17
【サイズ】W35mm*H68mm
【設計寿命】20,000時間
【適合規格】
・PSE
・JIS C 61000-6-1:2019「住宅，商業及び
軽工業環境におけるイミュニティ規格」

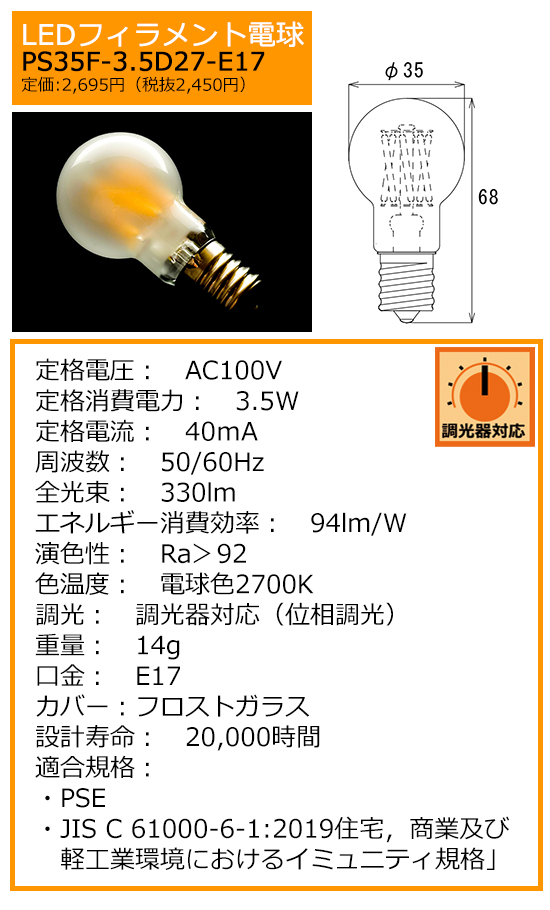

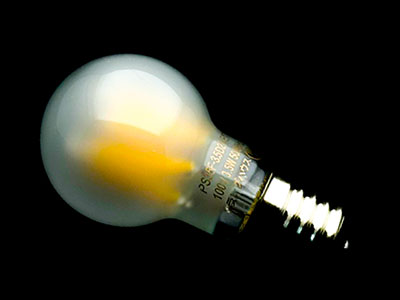

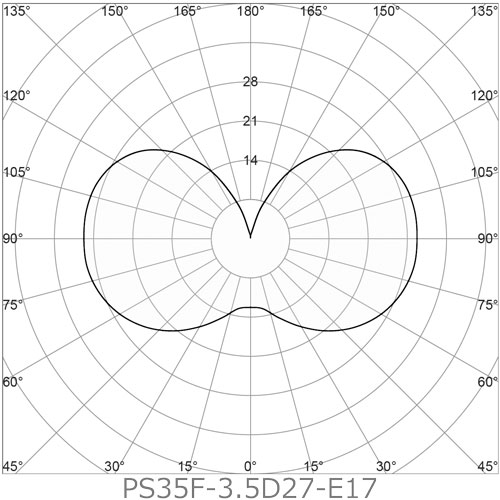

PS35F-3.5D27-E17
フロスト
詳細仕様
【定格電圧 】100V
【定格消費電力】3.5W
【定格電流】40mA
【定格周波数】50/60Hz
【全光束】330lm
【色温度】電球色/2700K
【演色性】Ra >92
【調光】〇
【配光角】340°
【口金】E17
【サイズ】W35mm*H68mm
【設計寿命】20,000時間
【適合規格】
・PSE
・JIS C 61000-6-1:2019「住宅，商業及び
軽工業環境におけるイミュニティ規格」
