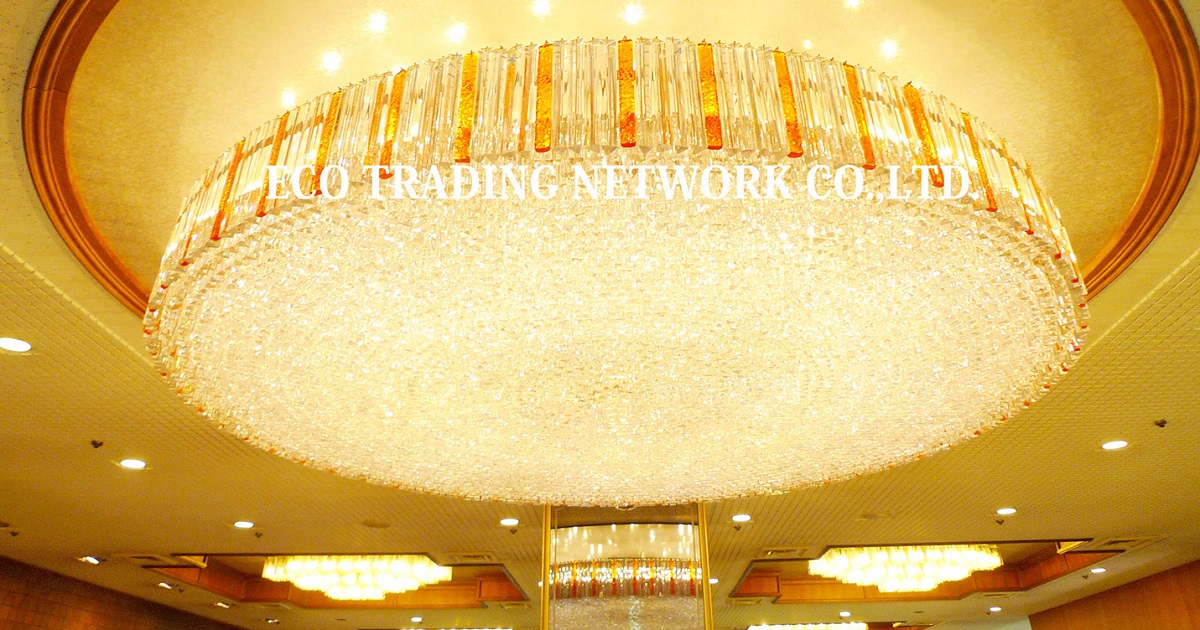

ホテル玄関ホールの大型シャンデリア

DALI、KNX対応の店舗、施設向け調光器について(1)

このページは特に施設設備管理者様や施設店舗設計事務所様にご覧いただきたい記事となっております。

「DALI」「KNX」等デジタル調光制御システムへの対応に向けて

弊社のLEDフィラメント電球「プレミアム」は全国のホテル、結婚式場、レストラン、店舗、公共施設等々様々な場所でご使用いただいております。調光が必要とされる箇所でのご使用が多いのが一つの特徴です。

近年あらゆるシーンでデジタル化が進んでいますが、同様に照明制御でも国際標準規格『DALI』『DALI-2』に見られるようにデジタル、双方向通信による照明設備の一元制御化が図られるようになってきました。さらにはブラインド/カーテン、空調、監視カメラ、その他の設備とのネットワーク化を図って、建物全体を制御・統制するビルマネジメントシステム構築へと進化してきています(BACnet、KNXなど)。

日本の大手照明器具メーカーも『DALI』対応の照明器具を発売しそのアイテム数も増えてきていますが、制御するシステム機器はヘルバー、ルートロン、ワゴなどの海外メーカー製に依拠しているようです。

このページでは、そのようなデジタルシステムの下でも、弊社のLED電球が各調光制御機器とうまくマッチングして、正常に動作し良好な調光ができるかどうかの検証をしていきます。

検証システム:

  1. Lutron ルートロン/ グラフィックアイQS
  2. Helvar ヘルバー/ DALIシステム
  3. Wago ワゴ/ DALIシステム + EnOceanワイヤレスソリューション

1. ルートロン/グラフィックアイQS

ルートロン・エレクトロニクス社は、アメリカ・ペンシルベニア州に本社を置く調光器・電動ウィンドートリートメントメーカー。調光システム専業メーカーとしては世界最大の規模を誇る。日本では100%出資の日本法人、ルートロンアスカ社が総輸入元となる。
1961年、世界で初めて電子式の白熱灯用調光器(位相制御)を開発・製品化し、1974年には蛍光灯調光を世界で初めて製品化した。 現在、17,000種類以上の商品を生産し、世界100カ国以上で販売している。

wikipediaより引用

ルートロンのGRAFIK Eye QSは、住宅から商業施設まで、照明空間を幅広く実現するプリセット調光システムです。
専用インターフェースとの併用でさまざまな光源のコントロールが可能で、DALI調光方式、位相/逆位相制御方式、PWM制御方式、DMX制御方式などに対応しています。

位相調光制御は本体に内蔵しており調光対応のLED電球を制御することができますが、専用インターフェースのマルチパワーモジュールの併用が指定されています。検証では「逆位相式」のマルチパワーモジュールを使用しました。
また説明書では、(調光対応)LED電球によっては不点・ちらつきが発生する場合があるため、必ず事前にマッチングが必要としています。

検証年月:2023年10月
検証機材:
■グラフィックアイQS 3ゾーン・コントロールユニット:QSGR-3PJA
■マルチパワーモジュール(逆位相) :PHPM-PA-JA-WH
 ☞ルートロン/グラフィックアイQSの製品ページへ
●3.5Wシャンデリア球(2700K): C35-3.5WD9327-E17
●3.5Wミニクリプトンタイプ(2200K) :PS35-3.5WD9522-E17
●5Wヴィンテージタイプ(2200K): A60-5WD9522-E26

位相調光テスト1 6+4灯

ゾーン1: 3.5Wシャンデリア球(2700K) 6灯
ゾーン2: 5Wヴィンテージタイプ(2200K) 2灯 + 3.5Wミニクリプトンタイプ(2200K) 2灯

※ゾーン1、2とも、0から100%まで滑らかできれいな調光を実現しており、下限側でもちらつきなく良好にマッチングしています。
好みの明るさとフェードアウトタイムを4シーン設定することができます。

位相調光テスト2 1+1灯

ゾーン1: 3.5Wシャンデリア球(2700K) 1灯
ゾーン2: 5Wヴィンテージタイプ(2200K) 1灯

※最小負荷を検証しました。ゾーン1、2ともちらつきなく良好にマッチングしています。それぞれ0から100%まで滑らかできれいな調光を実現しており、弊社「プレミアム」電球であれば1個からでもきれいな調光が可能です。

位相調光テスト3 24灯

3.5Wシャンデリア球(2700K) 24灯

※中~大型シャンデリアを想定して、弊社LEDフィラメント電球とのマッチングを検証しました。0から100%まで滑らかできれいな調光を実現しており、下限側でもちらつきなく良好にマッチングしました(動画ではマルチパワーモジュールを使用していますが無しでも同様の調光品質でした)。

最新規格DALI-2対応

グラフィックアイQSシリーズにはDALI対応CHを持つ機種もあります。DALIや位相制御、PWM制御、DMX等が混在する空間でも、グラフィックアイQSなら1台で制御できるのはルートロンの大きなメリットです。DALI-2調光について

評価:
これらの動画から分かるように、グラフィックアイQSと弊社LEDフィラメント電球「プレミアム」とのマッチングは良好です。検証で使用したLEDフィラメント電球「プレミアム」シリーズであれば1灯器具から灯数の多いシャンデリアまで、確実に安定した滑らかな調光制御が可能です。
グラフィックアイQSは、混在する複数の調光制御方式の照明器具をまとめて1台でコントロールすることができるため、照明設備の多い住宅、店舗・事務所、中小規模施設等に最適です。
