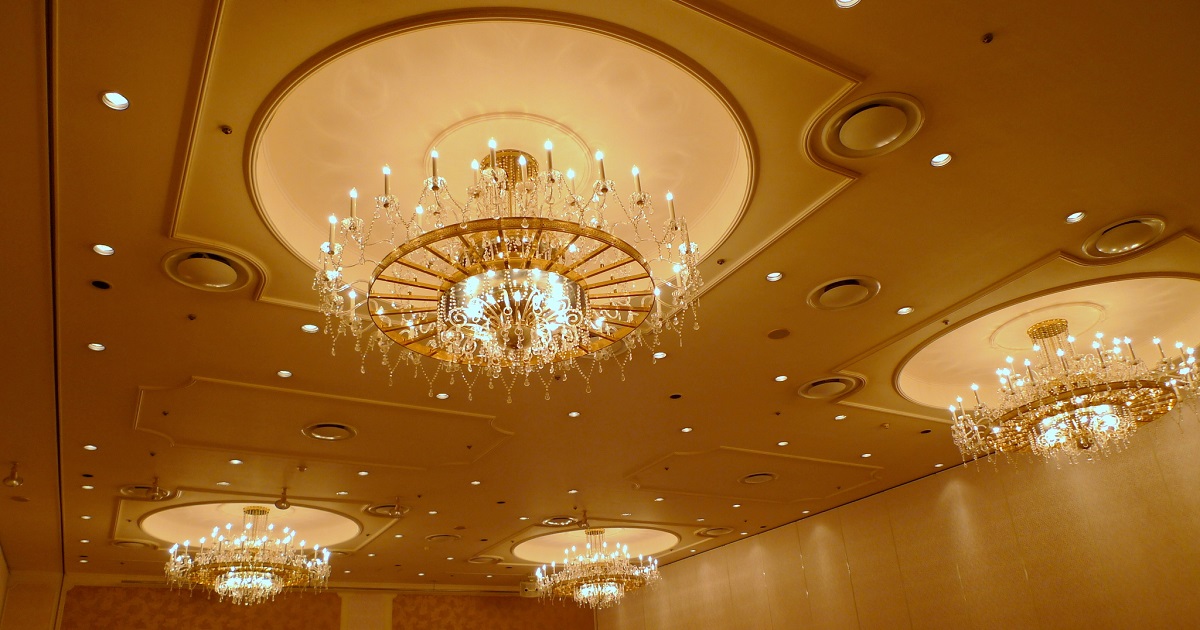

ホテル宴会場の大型シャンデリア

DALI、KNX対応の店舗、施設向け調光器について(2)

(続く)DALI、KNX対応の店舗、施設向け調光器について(1)へ

2. Helvar ヘルバー DALIシステム

Helvar社は、本社をフィンランド、英国にコンピテンスセンターを置き、世界11か国にオフィスを置き、世界50か国以上にパートナーを擁する世界的企業。日本では2000年から株式会社レイオスがHelvar社総代理店。
1921年ヘルシンキに設立。1920年代以降、Helvarはフィンランドのラジオのパイオニアの一社であり、1950年代蛍光灯用の磁気バラストの製造を開始。1970年代からは、照明コンポーネントと照明制御システムに専念。

レイオスWEBより引用

国際標準の通信規格 DALI に準拠したHelvarのDALI照明制御システムは、DALIの汎用性・拡張性を活かし、DALI対応照明器具以外でもHelvarの種々の照明制御ユニットやスイッチ、センサー等を組み合わせることによって、位相・逆位相・PWM・0-10V・1-10V・ON/OFFなど様々な回路調光をシステムに組み込むことができます。

弊社がこのシステムの使用を想定しているのは、やや規模の大きいレストランやホテル・結婚式場等商業施設の宴会場、公共施設のホールその他です。特にそのような場所ではシャンデリアが多く使用されていますが、シャンデリアはLED電球に依存することがほとんどなので、DALIデジタル制御システムがLED電球を上手く位相調光制御することができるか、がポイントになります。

DALIシステム下で調光LED電球を制御する場合、位相・逆位相対応インターフェースを使用します。今回の検証では「454 4×2.2A トランジスタディマー」を使用し弊社LEDフィラメント電球とのマッチングを検証しました。

検証年月:2023年10月
検証機材:
■454 4×2.2A トランジスタディマー
■402 DALIパワーサプライ
■135 7ボタンモジュール(4シーン設定、アップ・ダウン、Off)
■111 Wスライダーモジュール
Helvarヘルバー製品のページへ
●3.5Wシャンデリア球(2700K) C35-3.5WD9327-E17
●3.5Wミニクリプトンタイプ(2200K) PS35-3.5WD9522-E17
●5Wヴィンテージタイプ(2200K) A60-5WD9522-E26

位相調光テスト1 6+4灯

ch1: 3.5Wシャンデリア球(2700K) 6灯
ch2: 5Wヴィンテージタイプ(2200K) 2灯 + 3.5Wミニクリプトンタイプ(2200K) 2灯

※ch1、ch2とも、0から100%まで滑らかできれいな調光を実現しており、下限側でもちらつきなく良好にマッチングしています。
このスイッチは1から4まで好みの明るさを自由に設定することができます(専用ソフトを使用してPCから設定するとの事)。

位相調光テスト2 1+1灯

ch1: 3.5Wシャンデリア球(2700K) 1灯
ch2: 5Wヴィンテージタイプ(2200K) 1灯

※最小負荷を検証しました。
ch1、ch2とも、0から100%まで滑らかできれいな調光を実現しています。弊社LEDフィラメント電球「プレミアム」なら1個の電球でも急激な光量落ちやちらつきもなく、良好にマッチングしていることが分かります。

位相調光テスト3 24灯

3.5Wシャンデリア球(2700K) 24灯

※中~大型シャンデリアを想定して、弊社LEDフィラメント電球とのマッチングを検証しました。この動画では、0から100%まで滑らかできれいな調光を実現しており、良好にマッチングしていることが分かります。

評価:
ヘルバーのDALIシステムで、弊社のLEDフィラメント電球が正常に動作するのか、またどの程度の調光品質なのかを検証しました。
結果は想像以上のレベルで、動画で見られるように電球1灯から24灯まで、0%から100%までちらつきの無い滑らかできれいな調光を実現しています。
大型シャンデリアやペンダント灯、壁掛灯などLED電球が多用される現場においては、位相調光制御の品質が一つの大きな課題ですが、ヘルバーのDALIシステムと弊社LEDフィラメント電球との組み合わせであれば、高品質の位相調光制御が可能であることが分かりました。
ヘルバーのDALIシステムであれば、規模の大きいレストラン、ホテル、結婚式場、公共施設などの施設照明で、大いに活用することができると感じました。
