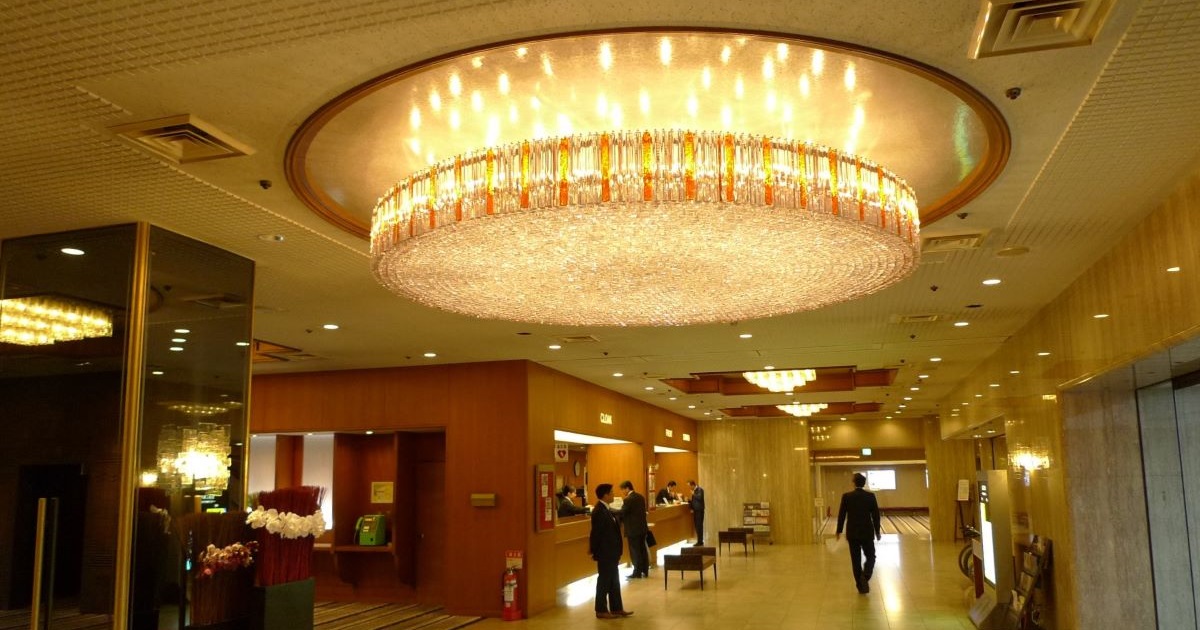

ホテルロビーの大型シャンデリア

DALI、KNX対応の店舗、施設向け調光器について(3)

(続く)DALI、KNX対応の店舗、施設向け調光器について(2)へ

WAGO ワゴ/ DALIシステム + EnOceanワイヤレスソリューション

WAGO社は、ドイツに本社を置く電気・電子部品のグローバル企業です。ワゴの端子台やコネクターは身近な存在で有名ですが、近年IoTの進化に伴いビルディング、生産設備、自動車産業、エネルギー、鉄道システム等の分野で「WAGO I/O System」を提供しており、例えばビルディングソリューションとしては照明制御の自動化、空調、ブラインド制御との連携が可能な製品の開発・販売をしています。
日本法人はワゴジャパン株式会社です。

ワゴではDALIによる照明制御にとどまらず、BACnetなどのビル管理制御システムとの連携まで視野に入れた拡張性の高いスマートビルディングソリューションを提供しています。弊社が納入している施設の中ではホテル、結婚式場、公共施設のホールなど、規模の大きい施設が対象になると考えられます。

LED電球(調光対応)を調光制御するには位相制御(又は逆位相制御)の調光器が必要ですが、ワゴのDALIシステムでもDALI対応の位相制御調光器が2種類用意されています。加えてワゴではEnOcean技術に対応した無線スイッチ・センサを照明設備に連携させて制御することができる特徴を持っています。
WAGO ビルディングソリューションのページへ

調光はコントローラースイッチのある場所からでないと制御ができませんが、この無線スイッチなら場所が固定されないため、自由に移動しながら使用することもできます。また使い方も自由な発想でいろいろなシーンで使用できそうです。
ワゴのDALIシステムと弊社LEDフィラメント電球はマッチングするのか、また無線スイッチでの調光がどのくらいの調光品質なのか等、検証してみました。

検証年月:2023年11月
検証機材:

写真上段左から、
■<DALI-位相変換器>スタイルテック デジタルアドレス信号対応パワーボックスDSSD2
■<DALI-位相変換器>RAPIX DALI位相制御調光器BR-DM-200W-60
■<EnOcean>無線スイッチ 4ch EN-PTM-928

写真下段左から、
■<WAGO-DALI>電源ユニット(24V)787-1002
■<WAGO-DALI>電源ユニット(18V)787-1007
■LANユニット
■<WAGO-DALI>コントローラーPFC200 750-8212
■<WAGO-DALI>シリアルモジュール750-652
■<WAGO-DALI>DALIマルチマスタモジュール753-647
■<WAGO-DALI>終端モジュール750-600
■<EnOcean>ゲートウェイEN-GW-928-A
■<EnOcean>無線アンテナ 758-975


●3.5Wシャンデリア球(2700K) C35-3.5WD9327-E17
●3.5Wミニクリプトンタイプ(2200K) PS35-3.5WD9522-E17
●5Wヴィンテージタイプ(2200K) A60-5WD9522-E26

位相調光テストDSSD2 24灯

スタイルテック社の位相調光器DSSD2で、中型から大型シャンデリアを想定した24灯で検証。
0から100%までちらつきなく滑らかできれいな調光を実現しており良好にマッチングしています。
DSSD2は最大許容量6A(LED電球の場合)が2chあるので、シャンデリア球を40mAとすると、24灯×40mA=960mA≒1Aとなるので、1chで24灯シャンデリアが最大6台、2chで最大12台のシャンデリアを組むことが出ます。

位相調光テストBR-DM-200W-60 24灯

RAPIX社のDALI位相調光器BR-DM-200W-60で、中型から大型シャンデリアを想定した24灯で検証。こちらは1ch。
こちらも0から100%までちらつきないのない調光を実現しており弊社LEDフィラメント電球と良好にマッチングしています。

評価:
WAGOのDALIシステムで、弊社のLEDフィラメント電球が正常に動作するのか、またEnOcean技術に対応した無線スイッチとの連携でどのような調光品質が得られるかを検証しました。
結果は、全領域にてチラついたり急に立ち消えしたりすることなくとても良好でした。動画で見られるように0%から100%まできれいな調光を実現しています。
スタイルテック社DSSD2とRAPIX社BR-DM-200W-60を比較するならば、スタイルテック社DSSD2の方が調光領域がやや広いと感じました。RAPIX社BR-DM-200W-60は下限側での調光領域はやや狭いと感じました。ただし無線スイッチでしか調光テストができなかったので、ロータリー式やスライダー式のコントローラーでは異なるかも知れません。
無線スイッチは使用場所が限定されないので非常に便利だと感じました。
一方で長押し時間の長短で調光するので、ち密な調光を行いたい場合、指を話すタイミングの微妙なコントロールがやや難しいと感じました。
緻密な調光が要求される現場では無線ではなく、WAGOではロータリー式やスライダー式のコントロ-ラーが用意されているのでそちらろ試してみると良いかもしれません。
大型シャンデリアが多用される現場においては、位相調光制御の品質が一つの大きな課題ですが、WAGOのDALIシステムと弊社LEDフィラメント電球との組み合わせであれば、良好な調光品質の位相制御が可能であることが分かりましたので、関係者は検討されてみてはいかがでしょうか。
WAGOはDALIシステムに留まらず拡張性の高いビルマネジメントソリューションを提供しているので、ホテル、結婚式場、公共施設などの大型施設で大いに活用することができると感じました。
